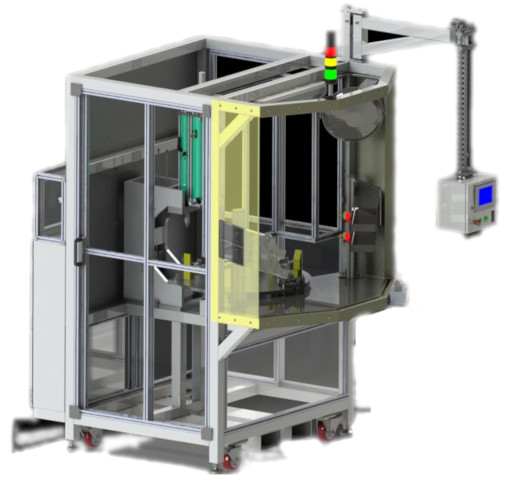

La máquina SWIVEL RIVETING cuenta con dos estaciones de trabajo que están integradas en un plato que es comandado por una mesa de indexado, la primera estación es para la colocación de piezas (Pieza principal, componentes de remachado) esta cuenta con un sistema ¨pick to light¨ para que sea indicada la secuencia de colocación de los componentes.
Al mismo tiempo en la segunda estación se realiza la unión o remachado de las piezas con un cilindro Neumo-Hidraulico TOX y es verificada la fuerza por una célula de carga de kistler, además de verificar la profundidad de remachado con un sistema LVDT.
DATOS TÉCNICOS
- PLC Siemens 1214 C Serie S7 1200
- Censado de fuerza con graficas de comportamiento. (Celda de carga, Kistler)
- Manipulación de Tox para lograr el crimpado
- Sensor de desplazamiento LVT (Linear Variable Differential Transformer)
- Mesa de indexado
- Motor / Variador de corriente Siemens Modelo; SINAMICS G120C 0.55KW 380-480VAC PROFINET (6SL32101KE118UF2) y SINAMICS G120 Basic Operator Panel (BOP-2) (6SL32550AA004CA1)
- Sensores inductivos y fotoeléctricos
- Interfaz de usuario HMI
- Euchner para control de acceso.
- Sistema de Pick to Lights para indicación de operación.
- Sistema de relevador programable Banner
- Funciones de seguridad PL D
